咬邊就是： 焊縫邊緣被激光“燒掉”了一條溝槽，金屬沒填上去，形成凹陷。 它不僅影響外觀，更會降低焊縫強(qiáng)度，是制管行業(yè)非常典型的質(zhì)量缺陷。

常見原因（行業(yè)經(jīng)驗(yàn)總結(jié)）

1. 激光功率過高

功率太大 → 熔池金屬被快速蒸發(fā) → 邊緣被“燒掉”。

典型表現(xiàn)： 焊縫兩側(cè)出現(xiàn)明顯凹槽，焊縫發(fā)黑。

2. 焊接速度過快

速度太快 → 熔池金屬來不及填充 → 邊緣塌陷。

典型表現(xiàn)： 咬邊深度 0.1–0.3mm，焊縫發(fā)干、發(fā)灰。

3. 焦點(diǎn)位置不正確

焦點(diǎn)偏上或偏下 → 能量集中不均 → 一側(cè)被燒蝕。

典型表現(xiàn)： 咬邊只出現(xiàn)在一側(cè)，焊縫偏移。

4. 成型不良導(dǎo)致開口不均勻

開口太大或不對稱 → 熔池金屬無法均勻回填。

典型表現(xiàn)： 焊縫寬度不一致，咬邊隨管材跳動而變化。

5. 保護(hù)氣體不穩(wěn)定

氣體流量過大 → 吹走熔池金屬 氣體流量過小 → 熔池氧化、金屬流動性差

典型表現(xiàn)： 焊縫發(fā)黑、發(fā)黃，咬邊伴隨氣孔。

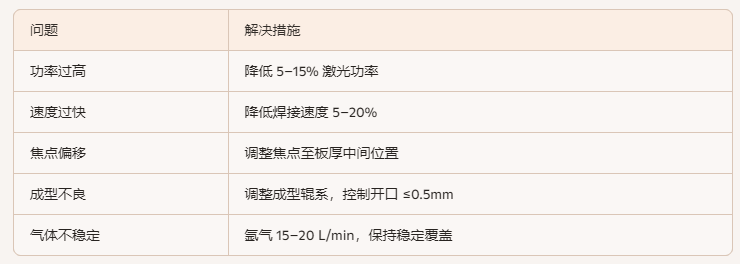

解決方案

聯(lián)   系  人：許經(jīng)理

聯(lián)系電話：18942437326
